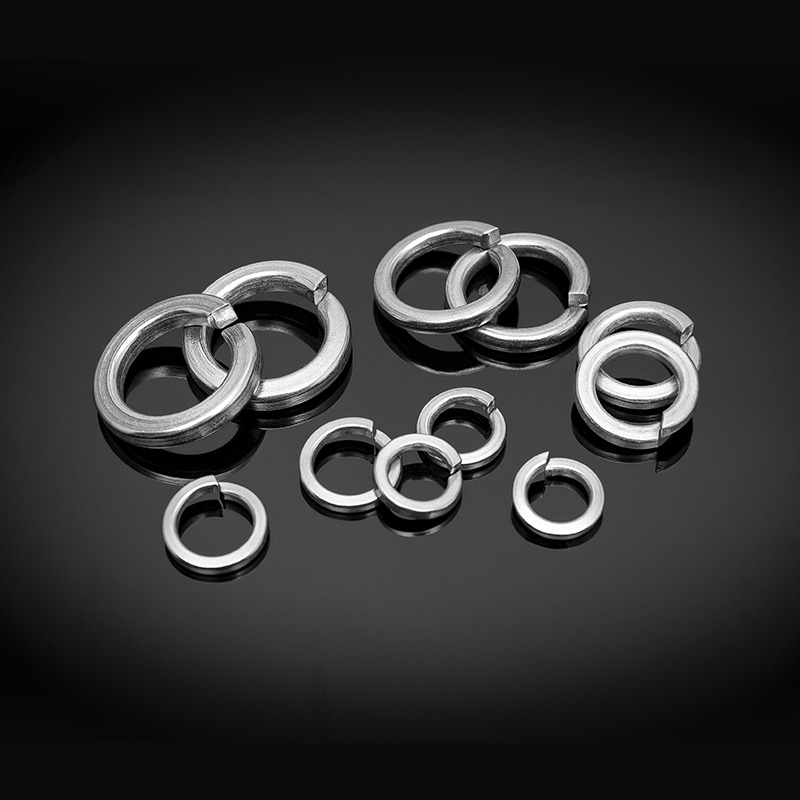

DIN127 fjäderbrickor i rostfritt stål

DIN127 fjäderbrickor i rostfritt stål
DIN127 fjäderbrickor i rostfritt stål DIN127 fjäderbrickor i rostfritt stål

Utseendeegenskaper

Standard rund design, ger grundläggande lastfördelningsfunktion, vanligtvis metall, slät yta

Interna funktioner

Det invändiga hålet är av standardstorlek, som vanligtvis används för standardskruvförband.

Kärnsyfte

Används för anslutning till vanliga laster för att förhindra slitage och ge lastfördelning

Fördelar och funktioner

Ger en enkel och effektiv lösning, flitigt använd i konventionell utrustning och anslutningar

Typiska användningsområden

Lämplig för mekanisk utrustning och lätta lastanslutningar

Nyckelindikatorer för urval

Storlek (diameter, tjocklek, håldiameter), material (rostfritt stål eller annan metall)

Branschspecifika krav

Maskinindustri: Lämplig för konventionella lastanslutningar, lågkostnadsapplikationer.

PREV：ASME/ANSI B18.21.3 (ANSI) fjäderbrickor i rostfritt stålNÄSTA：Ingen nästa artikel

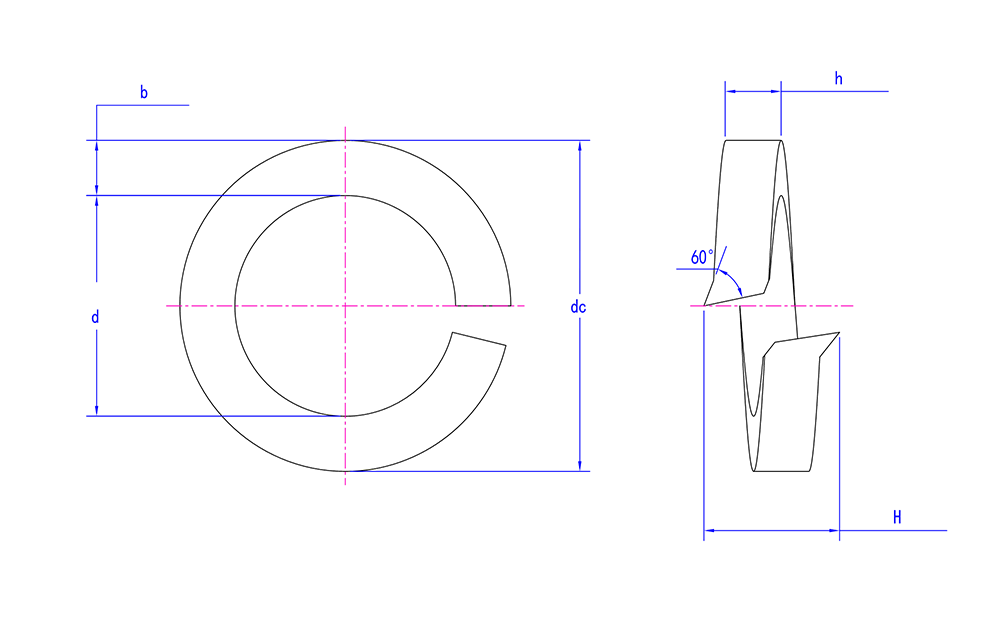

Produktspecifikation:

mån Φ3 Φ3.5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36 Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60 Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
d min 3.1 3.6 4.1 5.1 6.1 7.1 8.1 10.2 12.2 14.2 16.2 18.2 20.2 22.5 24.5 27.5 30.5 36.5 39.5 42.5 45.5 49 53 57 61 65 69 73 81 91 101
d max 3.4 3.9 4.4 5.4 6.5 7.5 8.5 10.7 12.7 14.7 17 19 21.2 23.5 25.5 28.5 31.7 37.7 40.7 43.7 46.7 50.5 54.5 58.5 62.5 66.5 70.5 74.5 82.5 92.5 102.5
b max 1.4 1.4 1.6 1.9 2.65 2.65 3.15 3.7 4.2 4.7 5.2 5.2 6.2 6.2 7.25 7.25 8.25 10.25 10.25 12.25 12.25 12.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25
b min 1.2 1.2 1.4 1.7 2.35 2.35 2.85 3.3 3.8 4.3 4.8 4.8 5.8 5.8 6.75 6.75 7.75 9.75 9.75 11.75 11.75 11.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75
h max 0.9 0.9 1 1.3 1.7 1.7 2.1 2.35 2.65 3.15 3.7 3.7 4.2 4.2 5.2 5.2 6.2 6.2 6.2 7.25 7.25 7.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25
h min 0.7 0.7 0.8 1.1 1.5 1.5 1.9 2.05 2.35 2.85 3.3 3.3 3.8 3.8 4.8 4.8 5.8 5.8 5.8 6.75 6.75 6.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75
H min 1.9 1.9 2.1 2.7 3.6 3.6 4.6 5 5.8 6.8 7.8 7.8 8.8 8.8 11 11 13.6 13.6 13.6 15.6 15.6 15.6 18 18 18 18 18 18 18 18 18
H max 2.1 2.2 2.5 3.2 4.2 4.2 5.4 5.9 6.8 8 9.2 9.2 10.4 10.4 13 13 16.1 16.1 16.1 18.4 18.4 18.4 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2
dc max 6.2 6.7 7.6 9.2 11.8 12.8 14.8 18.1 21.1 24.1 27.4 29.4 33.6 35.9 40 43 48.2 58.2 61.2 68.2 71.2 75 83 87 91 95 99 103 111 121 131
